My HealthClub Heerhugowaard

Project

Complete renovatie verduurzaming van verwarming, warmwateropwekking, luchtbehandelingsinstallaties en nieuwe regeltechniek

My HealthClub heeft INCO benaderd voor een adviesrapport om hun energieverbruik te verlagen. Door de aanpassingen uit te voeren zoals door INCO beschreven in het rapport, is er een aanzienlijke besparing behaald.

Gasverbruik bestaande verwarming + zwembad verwarmd  ➡️ 25.580 m³

Nieuw gasverbruik voor verwarming + zwembad verwarmd, met hybride 4 stuks warmtepompen en 2 stuks cv ketels ➡️ 6.351 m³

Besparing gasverbruik ➡️ 19.228 m³

Installatieconcept

We hebben een installatieconcept uitgewerkt waarbij de warmwaterbereiding los komt te staan van de verwarmingsinstallatie en de zwembadverwarming wordt omgebouwd naar laag temperatuur verwarming. Hierdoor kan de hele verwarmingsinstallatie naar een maximale aanvoertemperatuur van 55ºC. Als gevolg kan de basis verwarming warmte leveren voor de hele installatie. Tijdens het resterende gedeelte van het stookseizoen worden er cv-ketels bijgeschakeld die de warmtepomp aanvullen.

Dit concept brengt het gasverbruik terug naar minder dan 40% van huidige verbruik en bij optimalisatie van de zwembadverwarming naar minder dan 10% van het huidige verbruik.

Gerealiseerd

Warmwaterbereiding: Electric QAHV warmtepomp

Voor de warmwaterbereiding voor de 20 douches vervangen we de bestaande indirect gestookte oplaadboiler door een installatie met een lucht/water warmtepomp als warmtebron, in combinatie met een platenwisselaar en twee opslagvaten van 750 liter, om een watertemperatuur van 65ºC te bereiken.

Hiervoor hebben we gekozen voor de Mitsubishi Electric QAHV warmtepomp. Deze warmtepomp is speciaal ontwikkeld voor het verwarmen van tapwater en kan hoge cv-watertemperaturen van 95ºC bereiken. De Electric QAHV warmtepomp met CO2 als koudemiddel heeft een systeemrendement van 80%.

Warmtepompen verwarmingsinstallatie en zwembadverwarming:

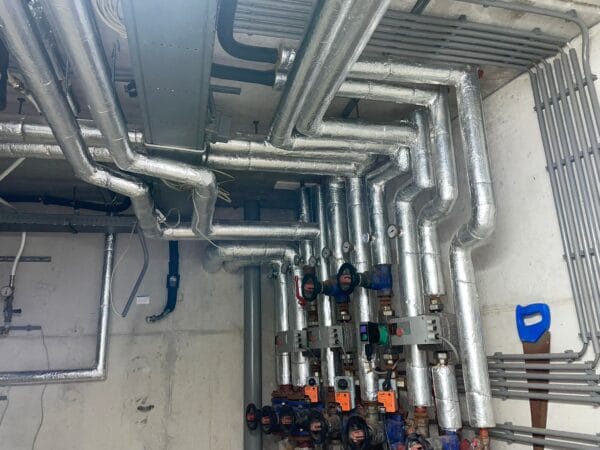

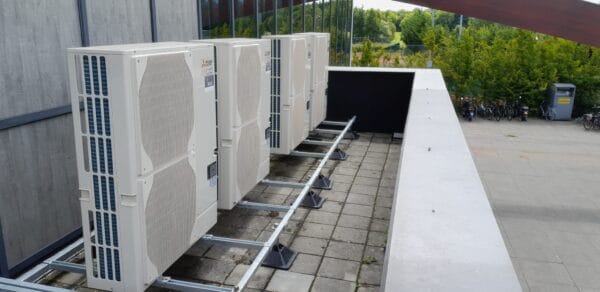

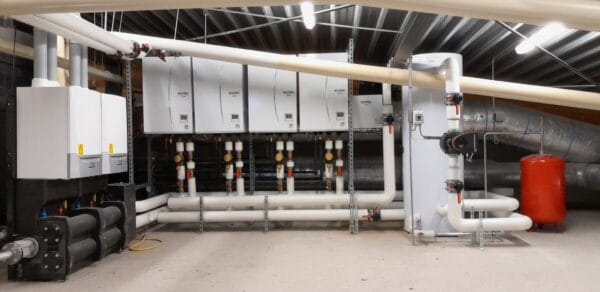

Uitgaande van een benodigd vermogen van de warmtepompen van 91 kW, kiezen we voor de montage van een cascade-opstelling van de Mitsubishi Ecodan lucht/water warmtepomp. Deze opstelling wordt opgebouwd uit:

• 4 buitendelen van het type Zubadan PUHZ-SHW230 YKA , koudemiddel R410a
• 4 binnendelen van het type ERSE-YM9ED
• Mitsubishi cascaderegelaar voor aansturing van 4 units inclusief voelerset

CV-ketels:

Ter ondersteuning van de warmtepomp wordt er een cascade-opstelling gemonteerd van Remeha Quinta Pro ketels met een gezamenlijk vermogen van 180 kW. Deze opstelling wordt opgebouwd uit:

• Vrijstaand frame voor 2 ketels
• Openverdeler DN65 aansluiting
• 2x Remeha Quinta Pro 90 ketel

Compleet nieuwe regeltechniek:

De regeltechniek heeft de volgende functies:

• Aansturen van de warmteopwekking door warmtepompen en cv-ketels
• Aansturen van luchtbehandelingskasten voor ventilatie en koeling en ten dele verwarming
• Aansturen van zwembadverwarming en regelen zwembadklimaat
• Aansturen van klimaatinstallatie per ruimte of zone
• Verzamelen gegevens warmwaterbereiding
• Verzamelen gegevens energieverbruik installatie-onderdelen
• Overzicht geven in status van de installatie voor analyse en bediening
• Systeem op te bouwen uit EasyIO regelaars
